ich möchte mich kurz vorstellen:
Mein Name Toni Holzem, ich bin Rentner und Anfänger mit sehr wenig Erfahrung im CNC-Bereich.
Mein Hobby Basteln mit Holz, zudem habe ich großes Interesse an allem was mit Technik zu tun hat.
Ich bin schon eine Zeit lang in diesem Forum als interessierter Leser unterwegs und staune immer wieder über die besprochenen Themen und den Umgang miteinander in diesem Forum.
Mittlerweile habe ich wohl alle Berichte bezüglich der Sorotec Compact-Line in diesem Forum gelesen.
Nicht alles war wohl für die Besitzer erfreulich
Anfang 2020 habe ich eine Hobby-Line plus MIDI Steuerung mit Estlcam von Sorotec gekauft und ohne größere Probleme aufgebaut und in Betrieb genommen.
Die HL hat durchaus Freude bereitet, ich habe diese aber im März verkauft und im April folgende CL bestellt:
Bausatz Compact-Line 0805
Elektromontagesatz JMC für CL-Line
JMC Closed Loop Schrittmotor mit integriertem Treiber 3 Nm
DriveSet 3-Achsen EDING-CNC 720 für integrierte Motor-Treiber 48 V / 600 W JMC Servo / CL, inkl. EDING-CNC 720 + SIMPLEBOB 72
Wireless Handrad für EdingCNC incl. Lizenz
Komplettsystem Teknomotor 1,1 kW | ER20 | 230 V | E-Lüfter | Frequenzumrichte
Werkzeuglängensensor Sorotec WLS 2 (14 mm)
Die Steuerung ist im Aufbau (zum größten Teil aufgebaut).
Den Bausatz Compact-Line 0805 werde ich in der 32. KW abholen können.
Jumperstellung EDING-CNC 720-Board: wobei ich mir nicht sicher bin, ob das alles richtig "gejumpert" ist
Jumperstellung SIMPLEBOB 72-Board: auch hier bin ich nicht sicher, ob die Jumper alle richtig gesetzt sind.
Folgende Fragen zur Steuerung beschäftigen mich aktuell:
Die Jumper JP1-JP10 sind horizontal gebrückt Standardeinstellung Schließerkontakt.
ich möchte die Achsen X, Y, Z betreiben!
Ist es sinnvoll die Jumper wie folgt (Öffner) zu setzen ?
wenn Ja, wie muss die Anordnung der Jumper auf dem SIMPLEBOB Board aussehen ?
Man kann die Jumper horizontal bzw. Vertikal und dann noch links oder rechts setzen.
Ich hoffe das ich mich nicht zu kompliziert ausgedrückt habe.
Hat das vielleicht jemand mit dem EDING-CNC 720 + SIMPLEBOB 72 auch so konfiguriert und kann ein Foto der Jumper Anordnung posten?
Aktuelle Einstellung 6400 Pulse/Umdrehung. Wie muss dieser Schrittmotor konfiguriert werden ?
In der Aufbauanleitung zum Aufbau der CNC habe ich keine PE Verbindung zum Sammelpunkt Potenzialausgleich festgestellt!
Bei der Hobby-Line wurde von jedem Schrittmotor eine PE-Verbindung sternförmig zum Potenzialausgleich geführt und mit selbigen verbunden.
Ich hoffe das dieser Post nicht zu umfangreich ist
Über Hilfe würde ich mich sehr freuen.
Hallo zusammen, bräuchte euren Rat in Sachen DIP-Schaltereinstellung. Habe Nema 23 Steppermotoren und weiss nun nicht welche Einstellung beim Strom die Richtige ist. Laut Datenblatt der Nema beträgt der Strom 2,8 Ampere. Die Endstufen könnte ich nun auf Peak 2,84 oder Peak 2,37 einstellen. Was würdet ihr mir empfehlen. Soll ich die 2,84 nehmen oder ist das zu viel für meine Stepper?
Danke für eure Hilfe
ich heisse Michael, 65 Jahre jung und seit kurzem in Rente.
Neben meiner Begeisterung für CNC Maschinen betreibe ich noch Modellflug.
Vor etwa 18 Jahren habe ich schon einmal eine CNC Fräse gebaut, damals noch aus Industrie "Schrott".
Leider wurde diese viel zu groß für meine Bescheidenen Räumlichkeiten und landete schließlich bei Ebay.
Da ich jetzt wieder ein bisschen mehr Zeit habe,
fing ich letztes Jahr an eine kleinere Maschine zu bauen.
Guten Tag zusammen.
ich heiße Peter und wohne in Baden-Württemberg; ich bin begeisterter Modellbauer und Heimwerker im Ruhestand.
Ich bin seit einiger Zeit Leser in diesem Forum und habe schon einiges über das Fräsen mit einer Hobbyfräse gelernt.
Ich habe mir vor einem Jahr eine "Holzfräse" nach der Ct-Hacks aus dem Jahr 2016 gebaut.
Bisher habe ich GRBL 1.1 auf einem Arduino Mega und bCNC auf einem Raspberry Pi 4 unter Linux laufen.
Der Raspberry Pi, der Arduino die Treiberbausteine und alle sonstigen elektrischen Teile habe ich in einem Gehäuse eingebaut und nur der Monitor und die Tastatur sind außerhalb.
Den G-Code erstelle ich mit ESTLCAM und lade ihn über einen USB-Stick auf den Raspberry.
Dabei habe ich immer wieder festgestellt, dass G-Code-Dateien, die größer als ca. 400 kb sind, unter bCNC auf dem Raspberry Pi nicht in völliger Größe angezeigt und auch nicht ausgeführt werden. Der Teil der Datei, der über die ca. 400 kb liegt, wird vom Programm einfach verschluckt.
Ich konnte dieses Problem bisher nicht lösen. Vielleicht hat ein anderes Forumsmitglied dieses Problem auch schon gehabt und konnte es lösen.
Diese Lösung würde mich sehr interessieren.
Als mögliche Lösung will ich auf Windows umsteigen und die Fräse ganz über ESTLCAM steuern.
Dafür will ich ein Micro ATX-Board zusammnen mit zwei Netzteilen( eines für das Board und den Arduino Mega und eines für die Motoren), ein Arduino Mega mit Adapterplatine und den Treiberbausteinen (Leadshine DM 556) in ein Gehäuse packen.
Kann das funktionieren oder muss ich mit häufigen Ausfällen des ATX-Boards wegen der Störstrahlung rechnen?
Eure Erfahrungen diesbezüglich und mögliche Lösungen würden mich sehr interessieren.
baue mir die Volksfräse von Uncle Phil und habe Probleme das richtige Spindelset zu finden. Möchte die 2,2kW, 220V luftgekühlte Chinaspindel und den Inverter dazu. Da gibt es nun aber einen mit der Bezeichnung YL und eine mit der Bezeichnung HY und außerdem unterscheiden sich diese auch am Bedienpanel. Habe mal Bilder angehängt. Bei dem einen beginnt das Menü mit Power und beim anderen mit com. Außerdem hab ich gelesen, dass die Spindel nicht geerdet ist. Da werd ich mir einen Elektriker holen müssen. Anschlußplan habe ich noch nicht gefunden.

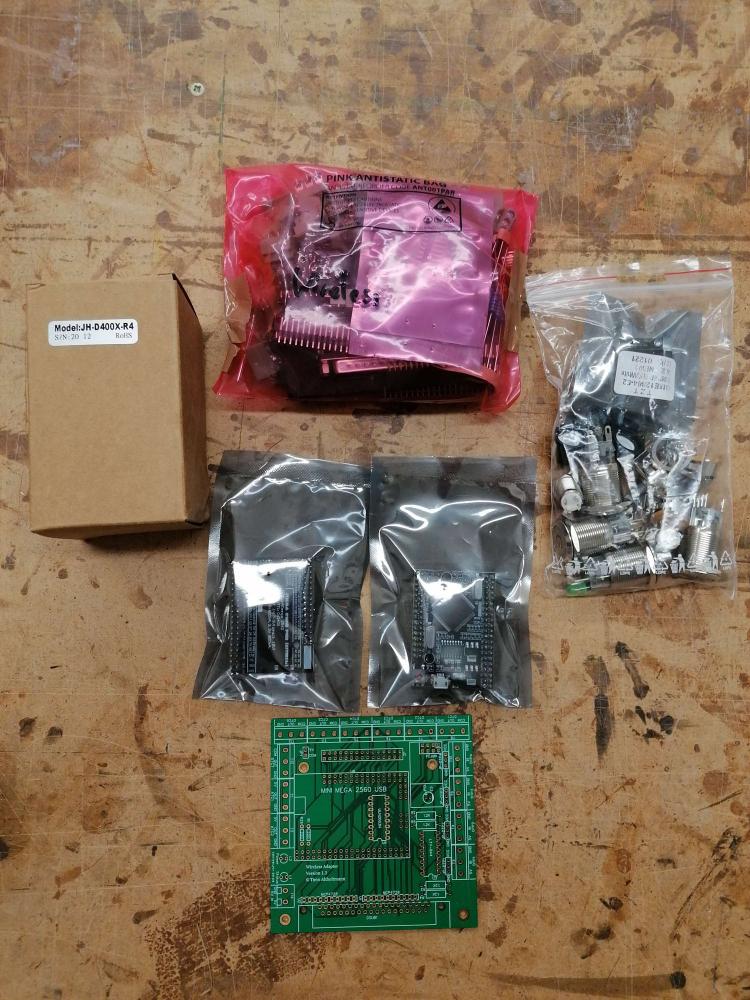

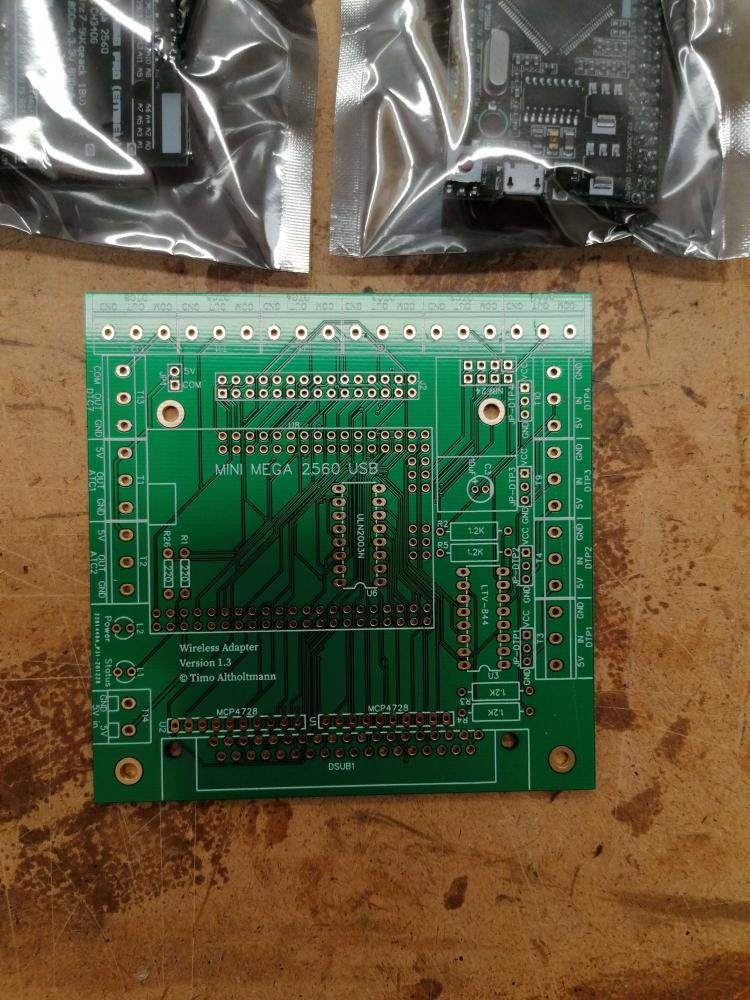

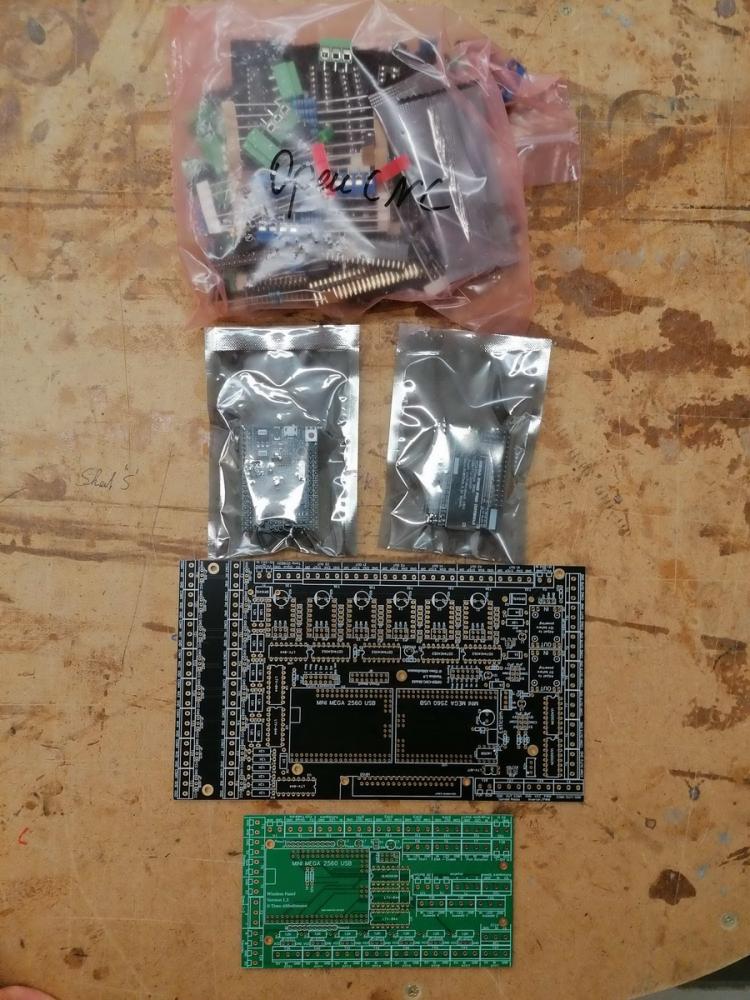

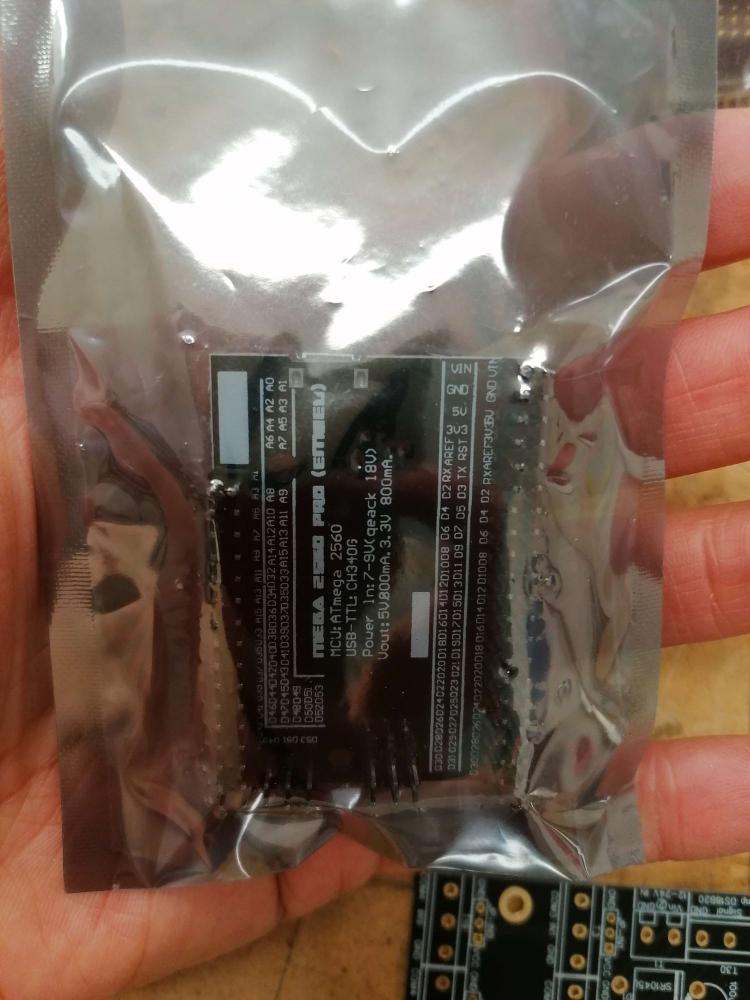

Habe mir was die Steuerung anbelangt die Teile, die auf der Estlcamhomepage (Endstufen usw.) zu finden sind bestellt. Was mich noch umtreibt ist, ob ich für die Steuerung besser das Board vom ArduinoClub den Arduino Mega mit der Estlcam Steuerkarte oder den Klemmenadapter von Christian Knüll verwenden soll (beides habe ich schon). Was würdet ihr mir raten? Auch ja sollte jemand den Schaltkasten, der auf der EstlcamSeite steht bestellen wollen, den gibts anscheinend nicht mehr der Nachfolger trägt die Bezeichnung 1576000. Habe bis auf das Netzteil (momentan nicht lieferbar) alle Teile bestellt oder hergestellt, sind aber noch nicht alle angekommen. Freue mich schon sehr darauf, die Fräse zu bauen. Mit der Verkabelung muss ich noch schaun, was ich ohne einen Elektriker hinbekomme. Die Spindelerdung und den Anschluß lass ich aber einen Fachmann machen. Oder zumindest vor Inbetriebnahme einen draufschauen, ob ich es richtig gemacht habe. Ob ich die Spindel gleich über Estcam steuere oder erst manuel über den Inverter, dass hängt davon ab wie schwer bzw. einfach der Anschluß ist.
So jetzt denke ich habe ich alles erzählt. Ach ja ich hab mir bereits eine LowBudget Fräse gebaut und die läuft auch super, aber ich möchte nun auch Alu fräsen und natürlich die größe der Aufspannfläche ist gigantisch.
