habe mir in CorelDraw eine dfx Datei erzeugt, mit der ich 10 Spannpratzen aus Multiplex in Estlcam fräsen möchte. Da ich noch ein Reststück hatte, habe ich die Pratzen so angeordnet, dass die auf das Reststück passen.

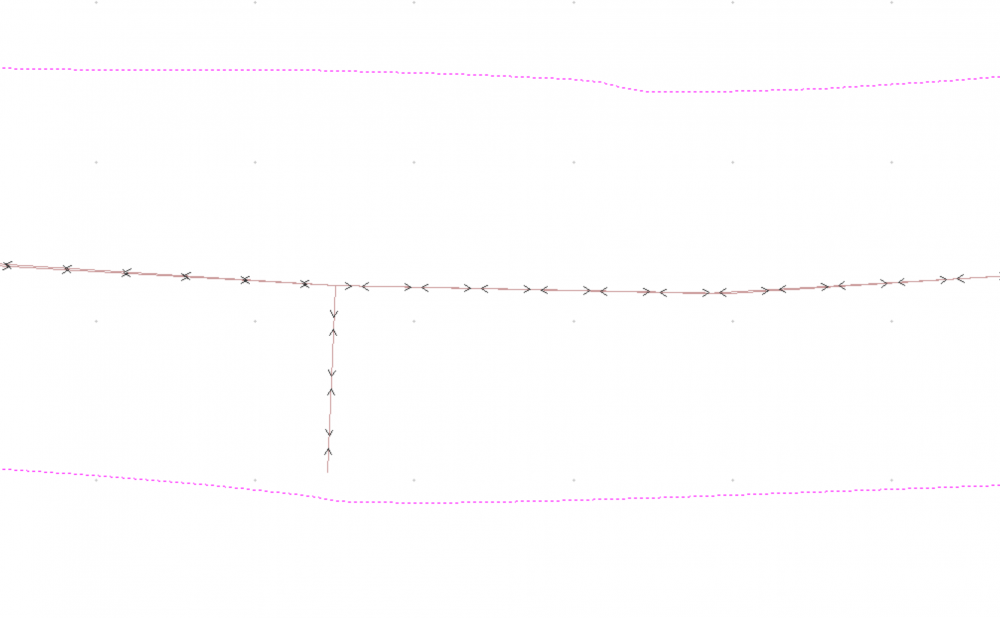

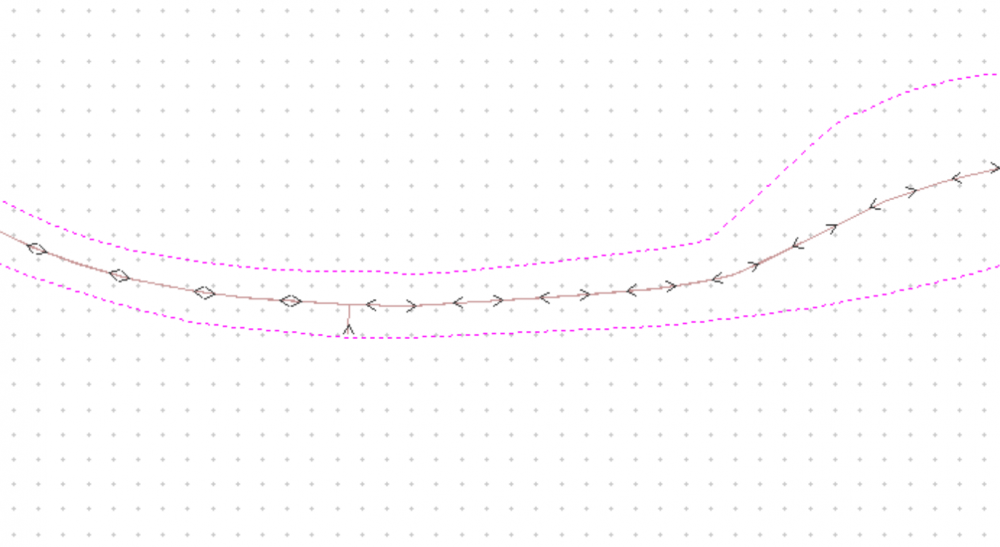

Hab die Datei in Estlcam eingelesen und suche nun nach einer Möglichkeit, die Fräsbahnen gleich für alle 10 Spannpratzen auf einmal zu erzeugen. Habe Kacheln und Stempeln ausprobiert aber
irgenwie klappt das nicht so richtig. Beim Stempeln verschiebt er diese immer neben meine Kontur. Beim Kacheln erzeugt er neue Pratzen. Habe auch kein passendes Video auf Youtube gefunden. Wo mache ich den Fehler? Hat hier vielleicht wer einen Tipp für mich?
Hänge die Datei, die ich mir erstellt habe, mal an, vielleicht geht es so ja auch nicht.
Vielleicht kann mir hier jemand bei meinem Problem weiterhelfen?
Ich habe in Fusion 360 einen Nussknacker gezeichnet, der aus mehreren Komponenten besteht. Eine dieser Komponenten ist eine einfache 6mm Aluplatte, 100mmx60mm, die an ihrer 6mm Schmalseite im Abstand von 76mm zwei Bohrungen 4.2mm erhalten soll. Nachdem ich diese Aluplatte aus einem größeren 6mm Alublech gefräst hatte, spannte ich nun diese hochkant in den Schraubstock, setzte den Nullpunkt und startete den Job. Im Nachhinein erkannte ich, dass wohl die erste Bohrung zentrisch im 6er Alu zustande kam, die zweite Bohrung jedoch ca 0.5mm seitlich versetzt war. Zuerst dachte ich, dass die Ausrichtung der Platte (Schraubstock) das Problem war, stimmte aber nicht, mit der Messuhr nachgemessen ergab sich ein Fehler von bestenfalls 0.03 (auf 76mm). Mein nächster Verdacht richtete sich dann auf WinPCNC-Usb (3.40-72). Als ich nun meine Fräse mit dem Handrad auf die beiden Punkte (lt WinPCNc Bildschirm) anfuhr, erkannte ich nun tatsächlich einen Versatz von eben diesen 0.5mm. D.h. beim Import des von Fusion generierten NC Codes muss es zu dieser Schrägstellung des virtuellen Werkstückes kommen (?).
Meine Vorgehensweise in Fusion ist folgende: Der Nußknacker wurde fertig gezeichnet, dann kopierte ich die entsprechende Komponente in eine neue Datei und begann hier mit der üblichen Cam Prozedur: Also Setup erstellen, dann die Bohroptionen (in diesem Fall war es Bohrfräsen) erstellen. Als nächstes Nc Code erstellen und diesen dann in WinPcNc laden. Als weiteren Test habe ich später dann noch eine 2D Kontur dieses 100x6mm Alubauteiles zusätzlich zu den Bohrungen programmiert. Hier sieht man dann recht deutlich, dass die Kontur im WinPcNc leicht schräg dargestellt wird (bei so geringen Ausmaß natürlich nicht sofort zu erkennen). Zur weiteren Fehlersuche habe ich dann noch schnell in einer eigenen Datei dieses 100x6mm mit beiden Bohrungen nachgezeichnet und die Cam Wege erstellt, den NC Code in WinPcNc geöffnet und siehe da, hier war alles gerade und so wie es soll am Bildschirm dargestellt (also gehe ich davon aus, dass auch das Fräsergebnis in Ordnung wäre).
Mein Verdacht richtet sich nun auf Fusion 360, dass eventuell hier ein Fehler im Setup vorliegt. Aber da kann man doch nicht viel falsch machen, die x und y Achse werden mit Kanten oder Flächen des Werkstückes angewählt, somit sollte doch alles gerade und parallel der X bzw y Achse sein?
Wer hat eine Idee?
Schöne Feiertage
Harald
P.S.: Sollte der Beitrag woanders besser aufgehoben sein, dann bitte verschieben.
Ich habe heute mal kurz einen Test mit meinem 20 Watt Dioden Laser an meiner CNC gemacht.
Das Ergebnis sieht komisch aus obwohl es in WinPC einwandfrei angezeigt wird.
Die äusseren Konturen fehlen komplett, man sieht nur die Einstechpunkte (mit Kuli umrandet)
das Rechteck und der Kreis sind auch nicht komplett geschlossen, da fehlt auch einiges.
Die Datei und den Postprozessor von Estlcam für WinPC hänge ich hier mal mit an,
vieleicht verbirgt sich der Fehler ja da drinne.
Welche Einstellungen unter den Parametern für den Laser ganz korrekt sind ist mir auch noch nicht so ganz klar.
Hallo zusammen,
ich bin absoluter Anfänger im CNC Bereich.
Um meine Rentnerfreizeit auszufüllen habe ich mir eine mpCNC-Primo gebaut. Gesteurt wird sie mit Estlcam über Arduino UNO und CNCShild. Bedient wird Estlcam mit der Tastatur/Maus oder mit einem Gamepad Xbox 360. Die Spindel schalte ich über ein SSR ein/aus. Es läuft soweit alles zufriedenstellend.
Meine Fragen hierzu:
Damit das Gamepad funktioniert muss ich nach jedem Estlcam Neustart die Steuerung neu programmieren. Hab ich da irgendwo etwas falsch eingestellt?
In Estcam kann ich noch einen zweiten Ausgang (z.B. Kühlung) steuern, wo schließe ich den zweiten Ausgang auf meinem CNCShield an?
Bin für jeden Tipp dankbar.
Euch allen ein frohes Fest und einen guten Rutsch ins neu Jahr, bleibt gesund !!!!
Manfred
habe mir ein 24 Volt Netzteil (Redrex 24V 15A DC Universal Geregeltes Schaltnetzteil 360w) für meine CNC-Fräse zum Betreiben meiner Steuerung original Arduino Uno und CNC Shield V3 bestellt, damit ich über Weihnachten was zu basteln habe.
Jetzt mein Problem, hatte bisher ein 12 Volt-Netzteil und hab da parallel einen 12 Volt Lüfter zur Kühlung des Arduino Uno und des CNC Shield betrieben.
Gibt es eine Möglichkeit, den 12 Volt-Lüfter an das CNC Shield anzuschließen um es weiter mit 12 Volt betreiben zu können??
Oder was würdet ihr mir raten??
Danke schön.
Wünsche euch allen frohe Weihnachten und bedanke mich sehr herzlich, für eure Hilfe.
