Hallo zusammen,
ich bin neu hier bei Euch und könnte einwenig Hilfe gebrauchen.
Mein Versuch mit einem Schneideplotter 3 mm breite Streifen, auch mit Rundungen, aus einer d-c-fix Folie auszuschneiden ging voll daneben.
Die Streifen hatten nachher eine Breite von 2,6 - 3,4 mm. Also absolut unbrauchbar.
Könnte ich mit dem Schleppmesser von Stepcraft bessere Ergebnisse erwarten, oder gibt es noch andere brauchbare Schleppmesser?

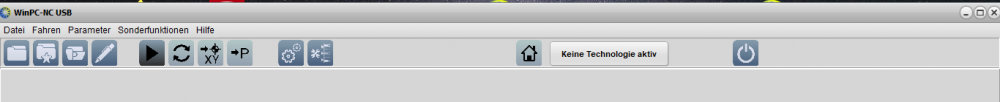

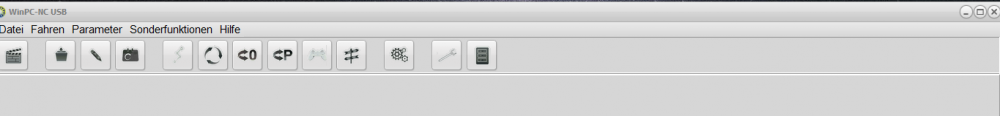

Ich arbeite mit WinPC-NC USB 3.40-94. Unter 2D-CAM gibt es die Schleppmesserkorrektur. Reicht da ein Häkchen, oder muss ich noch mehr eingeben?
Meine Zeichnungen fertige ich mit CorelDraw an und speicher sie als PLT-Datei ab.
Danke im voraus

Hallo - wie ich in meiner Vorstellung geschrieben hatte, beabsichtige ich
mich mal ein bisschen in CNC zu versuchen. Da ich nicht unbedingt mit einem China Wackel Dackel
anfangen möchte - der Preis aber irgendwo am Anfang - auch nicht unbedingt 4 stellig sein soll,
bleibt eigentlich nur Eigenbau. Das mechanische sollte als Maschinenschlosser mit etwas Maschinenpark in der Werke
kein Problem sein. Wozu ich keine Lust habe das Rad gleich neu zu erfinden und selber zu konstruieren hatte ich nach einem Bauplan gesucht
der ohne Holzwerkstoffe auskommt. Gefunden habe ich bei der Suche dieses: https://www.bauanleitung24.de/sartikel.php?aid=33
Siehe Leseprobe: https://www.bauanleitung24.de/pdfartikel...eprobe.pdf
Kann da jemand von euch was zu sagen oder wurde die vielleicht schon einmal nach gebaut?
Das Portal scheint mir ein bisschen schwach dimensioniert?
Sollte ich mit dem Thread hier verkehrt sein bitte sofort meckern. Hatte nichts anderes gefunden.

Moin! (mehr sagt man bei uns nicht - auch wenn man meint : Meine lieben Damen und Herren ....... )
Bin Holger, knapp 60 und gelernter Maschinenschlosser. (3,5 Jahre Werft - sehr gute Ausbildung)
Dieses wird einem aber erst im späteren Leben klar.
In meiner Bastelbude steht eine Knuth SH 150/610S


  Drehe 101.JPG (Größe: 78,04 KB / Downloads: 67)

so wie eine Titan TM45FG, die mit motorischen Antrieb der z-Achse so wie Vorschub für die x-Achse aufgerüstet wurde.
Zu guter Letzt wurde noch eine Sino DRO und ein etwas vergrößertes Bedientableau mit ein paar Funktionen mehr
verbaut.



Das übliche Gerümpel was sich in 45 Jahren ansammelt ist auch vorhanden und das aufzuzählen hier den Rahmen
sprengen.
Wieso bin ich hier gelandet und habe mich angemeldet?
Ich will mich ein bisschen in CNC versuchen und war auf der Suchen nach einer CNC Fräse. Über "Karla" bin ich
irgendwie hier gelandet.
Ich bin zwar überwiegend in der "Zerspanungsbude" oder auch ab und zu in der "CNC Ecke" unterwegs finde aber
dass ich hier bin als Anfänger besser aufgehoben bin.
Erst wollte ich mir eines von diesen "billig" Angeboten ala 3020, 4060 oder wie die Dinger alle heißen zulegen
aber letztlich sagt mir irgendwas "lass es und gebe ein bisschen mehr aus"
Wie schon oben erwähnt viel mir irgendwann die "Karla" auf den Bildschirm. Ok - eigentlich schon zu teuer um erste
fräsermordende Versuche zu unternehmen. Wobei sich die ersten Versuche wahrscheinlich auf einfache Gravierarbeiten in Holz
beschränken werden.
Die Zeichnungen würde ich erst einmal mit Visio (2D - DXF) erstellen und geplant über Estelcam an die Fräse schicken wollen.
Vielleicht will ja gerade jemand sich vergrößern und seine jetzige CNC gerade verkaufen?
Angebote würde ich gerne annehmen.
So - für eine Vorstellung (vor allem für einen Nordfriesen) schon viel zu viel gesabbelt !
Gruß aus der Nähe von Cuxhaven
Holger (Schwarzfuss)

Hallo zusammen,
nachdem ich auf der Suche nach einer Möglichkeit Ramps1.4 mit eEstlcam zu betreiben keine brauchbare Lösung finden konnte ,hatte ich eine Idee.
Benötigt wird lediglich ein günstiges Arduino Mega Prototype Shield, ein paar dünne Kabel ,Lötutensilien, und optional, eine 2er Buchsenleiste.
Es sollten alle möglichkeiten von Ramps nutzbar sein, also die Mosfet, reset, Endschalter und Andere Ein und Ausgänge, da diese bei Estlcam konfiguriert werden können.
Die Leiterbahnen zwichen den Analog in 0-5 Buchsen und Analog 0-5 Stiftleisten müssen getrennt werden.
Dies habe ich mit einer Abbruchklinge erledigt, was recht einfach war. ( im Gegenlicht prüfen also Taschenlampe hinter die Platine )
Als Kabel benutze ich bei solchen Projekten gerne Flachbandkabel aus alten Pc´s, allerdings solche mit den dünnen "Eindrahtandern"
Zum verbinden der Z dir und Z step habe ich eine gekürzte Bchsenleiste verwendet, seitlich aufgefeilt und dort verlötet, kann natürlich einfacher direkt an der stiften der Ramps verlötet werden.
Hier ein paar Bilder: https://photos.app.goo.gl/oAmionxqqgoo21RK8

Gruß
Gecko

Die Inspiration wird jeder erkennen

Finde den fahrenden Tisch einfach stabilere .

Fehlen aber noch Endschalter und Maschinenschutz, Absaugung  , Faltenbalg.


  Hat jemand Ideen?
