es gibt für WinPC-NC v4 mal wieder ein neues Update.

Direktlink: Version v4.00/43 vom 10.1.2022
Webseite: Downlods hier

Hallo,
Was sind denn die gängigsten PWM Steuerkarten um einen Laser zu regeln?
Ich habe ein 40 Watt China Laser mit + - und PWM Anschluss , steuern über Winpcnc .
Ich denke sie sollte am besten von 0-12 Volt Regeln können !?

Ich hoffe das ist überhaupt der richtige Denkansatz von mir ,da ich am Wiederaufbau bin und die fräse auf Lasern und 3D Druck(viel Später) ausbauen will, das Laserthema ist für mich noch Neuland und arbeite mich da grade rann, das PWM Signal von Winpcnc geht ja nur bis 5 Volt und muss doch umgesetzt werden oder
Seh ich das falsch?

Gruß Thorsten

Hallo Zusammen,
ich bin neu hier im Forum und wollte mal kurz Hallo sagen,
ich heiße Thorsten komme aus Mittelhessen und habe vor vielen Jahren den Portalfräsvirus abbekommen...
Ich habe im Keller ne Eigenbau Portalfräse stehen(seit 2007) aber leider ist das gute Stück die letzten Jahre wegen Selbstständigkeit etwas Vernachlässigt worden....
Vor ein Paar Wochen brauchte ich für die Restauration eines W111 ein Frästeil und da mir das keiner machen konnte habe ich mich auf das Gute alte Stück im Keller besonnen,
leider war der Win  XP PC mittlerweile nicht mehr zu erwecken ,die Software (Win PCNC Light) lief nicht mit Win 10 und so habe ich mich die letzen Wochen an die Aufrüstung gemacht und bin auf U-Tube auf UBO-CNC gestoßen, das Frästeil hat mittlerweile seinen Platz im Oldi gefunden und ich bin jetzt am aufrüsten der Maschine...
sodenn, ich hoffe hier ist auch etwas Platz und Info für Wiedereinsteiger ...

Grüße   Thorsten


Maschine: Eigenbau Aluminium , Software Win PCNC USB , Fräse Kress,





Hallo,

ich benötige wieder einmal eure mithilfe...!

Ich habe mir einen neuen Lasercutter gebaut.
Da bei meinem Eleks Mana SE 3.2 leider der USB Anschluss gebrochen ist habe ich auf ein neues Board umgestellt.

Das gibt es aktuell bei Amazon:
https://www.amazon.de/gp/product/B07D211NKD/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1
[url=https://www.amazon.de/gp/product/B07D211NKD/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1][/url]Es ist von der Verarbeitung und Qualität den Preis echt wert und gut. Bin echt positiv überrascht.

Ich habe hier ein großen Problem mit den Endschaltern....
Kennt das Board jemand oder kann mir jemand erklären wie ich die normalen NC/NO/C Endschalter verdrahten muss??
Oder muss ich hier diese Endschalter besorgen was auf der kleinen roten Platine aufgelötet sind:
https://www.amazon.de/WJMY-Mechanischer-...s9dHJ1ZQ==


Meine bisher versuchten Varianten waren leider vergebens.

Ich habe die Jumper so gesetzt das ich nur die X und die beiden Y Achsen nutze.
Benötige ich da den Endschalter auch in Z?? Was ich weiß ist das bei GRBL so.

Im Anhang 3 Bilder von dem Ganzen:

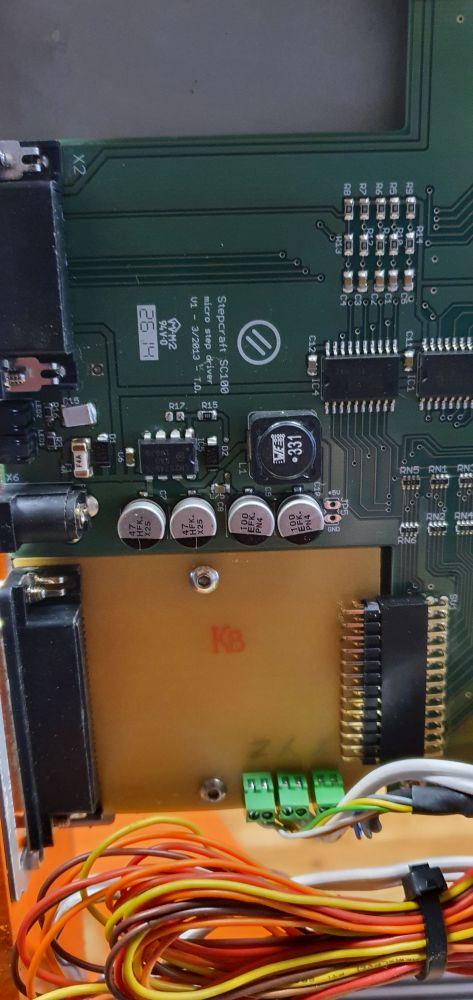

Bild 1.jpg: Bild von dem Controller Board
Bild 2.jpg: Schaltplan mit Pin Kennzeichnung, es geht um Nr. 12, 13 und 14
Bild 3.jpg: Die Schalter was ich anschließen möchte mit NC/NO/C

Wäre sehr nett von euch wenn ihr mir hier weiterhelfen könnt.
