Zeichnung mit "dxf to g-code" und Fräse erstellen

Nachdem ich die Zeichnungen und Fräsdateien für die Fläche mit dem Programm DevWing erzeugt hatte brauchte ich eine Papiervorlage um die Rippen und Streben für den Bau des Flügels richtig zu platzieren. Ich hatte 2 Möglichkeiten.

                                                                 1. Ausgabe auf einem A0 Drucker (Preis 5-9€€)
                                                                  2. die Zeichnung selber auf der Fräse ausgeben

Ich habe mich für 2. entschieden.

Als erstes machte ich mit einen Stifthalter aus Holz für die 43mm Werkzeugspannöffnung. Um die Schreibspitze immer weich auf die Arbeitsfläche zu drücken wurde ein Kugelschreiber wie folgt umgebaut. Die Spiralfeder im vorderen Bereich wird da entfernt und dafür im hinteren Bereich über der Mine wieder eingefügt. Dadurch bleibt die Spitze elastisch gelagert und kann kleine Unebenheiten ausgleichen ohne gleich zu brechen.

Die Datei zum Zeichnen war schon erzeugt aber die Fräse braucht als Steuerbefehle g-Code. Jetzt kommt die neuste Version von dxf2gcode ins Spiel. Mit diesem Konverter kann man spielend den g-code erzeugen und mit der Fräse die Zeichnung erstellen.



http://www.Schrittwerk.net/Bilder/Dxftogcode-linux.mp4

 Hallo Leute,

Ich habe hier ein Schaltsteckdose von meiner Stepcraft noch da.
Kann man mit diesem Teil noch was anfangen ?
Habe mir ja wie bereits schon geschrieben die Steuerelektronik von rc-letmahte.de geholt ( MDLCNC ) dort ist ja so eine Buchse 15polig nicht dran.

Aansonsten müsste ich die Verkaufen.

Hallo beisammen,
ein kurzes Hallo in die Userschaft von einem Steppi 420'er User. Manche kennen mich vielleicht aus dem Stepcraft Forum.
Meine Steppi ist sowohl im Prototypen Bau im Einsatz als auch für diverse Hobby Projekte.
Gruß Michael

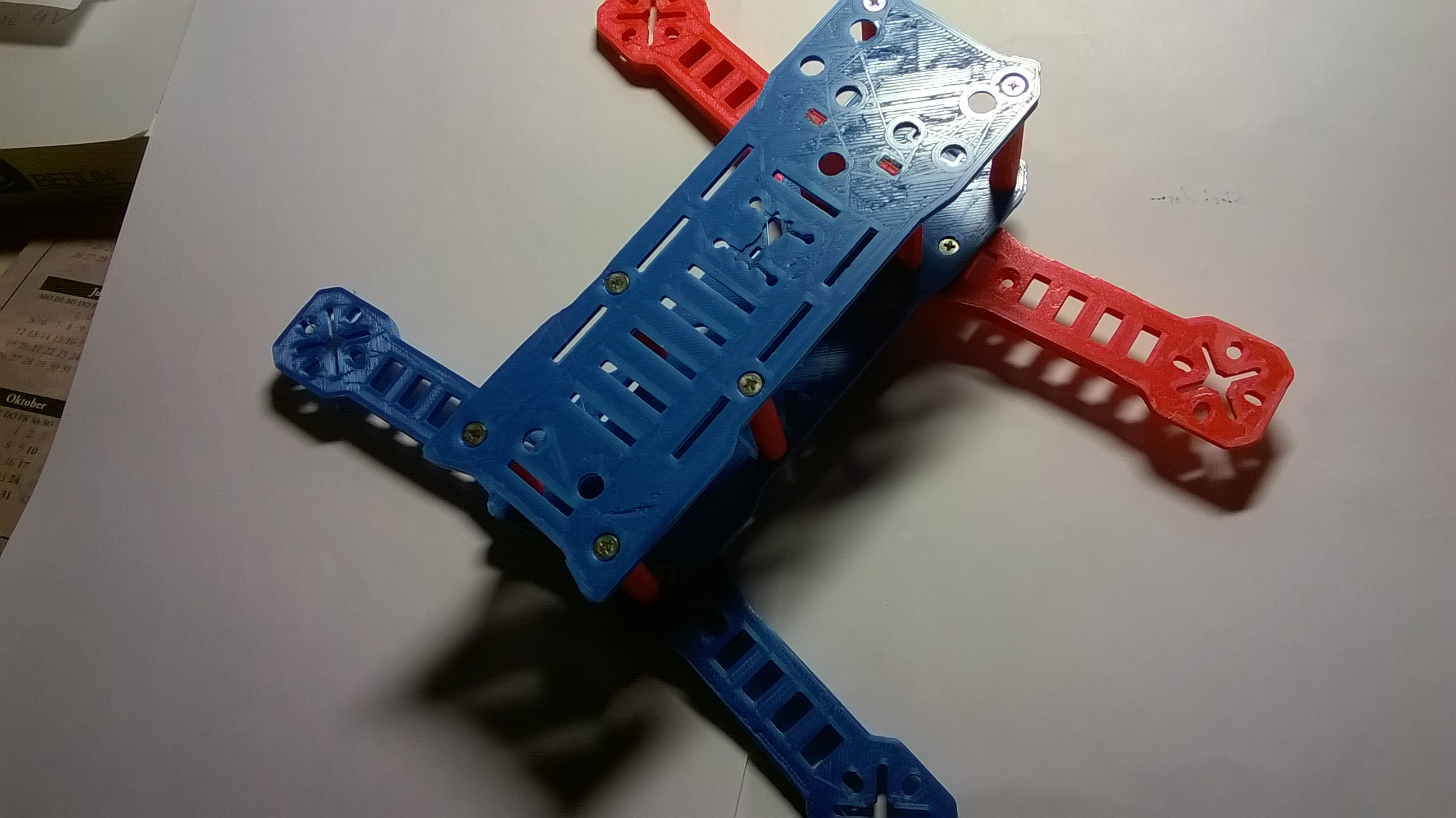

[attachment=178]
